VGA-кулер Titan Twin Turbo - больше вентиляторов, больше теплотрубок

Мощными эффективными кулерами оснащаются преимущественно видеокарты топового класса. «Середнячки» чаще всего довольствуются компактным однослотовым охлаждением, либо нагромождением пассивных радиаторов с тепловыми трубками. Преимущество пассивного охлаждения в бесшумности работы видеокарты. Но даже с самыми передовыми и сложными пассивными радиаторами, температуры часто выглядят пугающе, хотя видеокарта и сохраняет стабильность. Подобную ситуацию мы наблюдали в обзоре видеокарт серии NVIDIA GeForce 8600 от компании Gigabyte.

Хоть и небольшие, но активные кулеры могут эффективнее справляться с отводом тепла, хотя нечасто удается увидеть удачное соотношение производительности и шума. Именно поэтому любители тишины и (или) разгона также продолжают искать альтернативные кулеры, которые должны показывать более высокую производительность и не досаждать назойливым шумом.

Очередная новика в этой области будет тщательно рассмотрена и протестирована сегодня. Речь идет о кулере для видеокарт Titan Twin Turbo. Чем-то он оказался похож на рассмотренный ранее кулер Evercool Turbo 2, но оборудован не одним, а сразу двумя вентиляторами. Так что рассмотрим его внимательнее и сравним на практике с другими популярными кулерами для видеокарт.

Запаянная пластиковая упаковка позволяет увидеть только ажурную решетку и два вентилятора, за которыми виден радиатор с тепловыми трубками. По бокам и на обратной стороне упаковки рассказывается об основных преимуществах, нанесены характеристики и список совместимых видеокарт. Мы собрали эту информацию в одну таблицу спецификации:

Список совместимости содержит практически все видеокарты на несколько поколений назад, так что мы не стали загромождать таблицу этими данными, и привели типовые расстояния между монтажными отверстиями. Такой метод удобнее и потому, что новое поколение графических адаптеров GeForce 8x00 и Radeon HD2x00 в этом списке отсутствует, в то время как для крепления используются стандартные типовые расстояния.

Вес кулера, по непонятным причинам, не указан ни на коробке, ни на официальном сайте, но по личным ощущениям, кулер очень легкий и вряд ли весит больше 300 грамм.

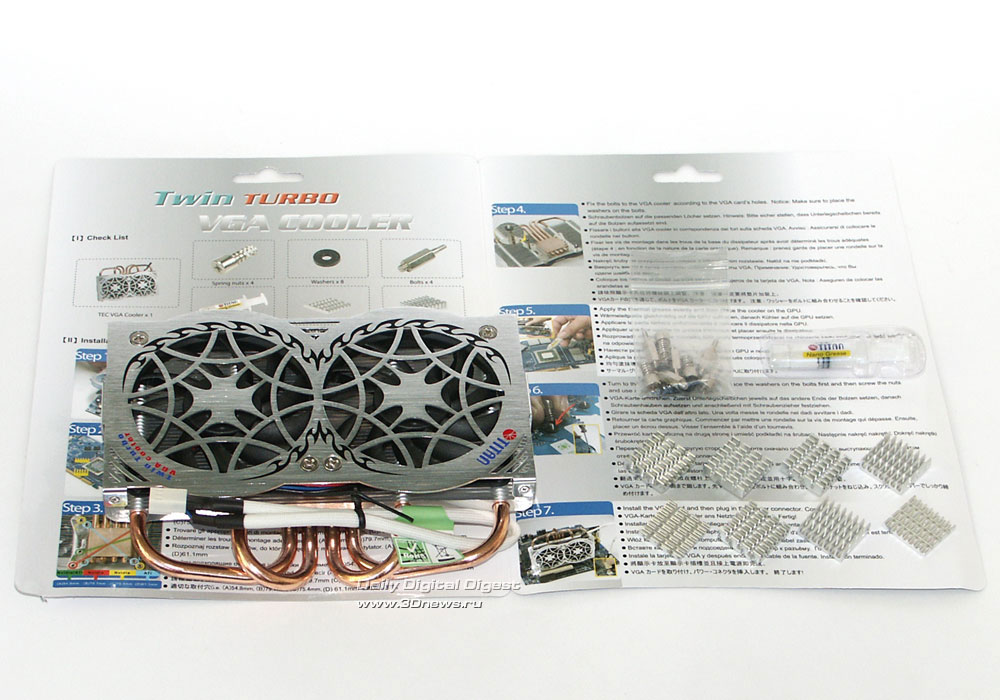

Комплектация минимальна, но все необходимое есть в достатке: сам кулер, набор крепежа, радиаторы на память и шприц с термопастой. Скорость вентиляторов фиксирована на значении 2000 об/мин, поэтому регулятор скорости не нужен.

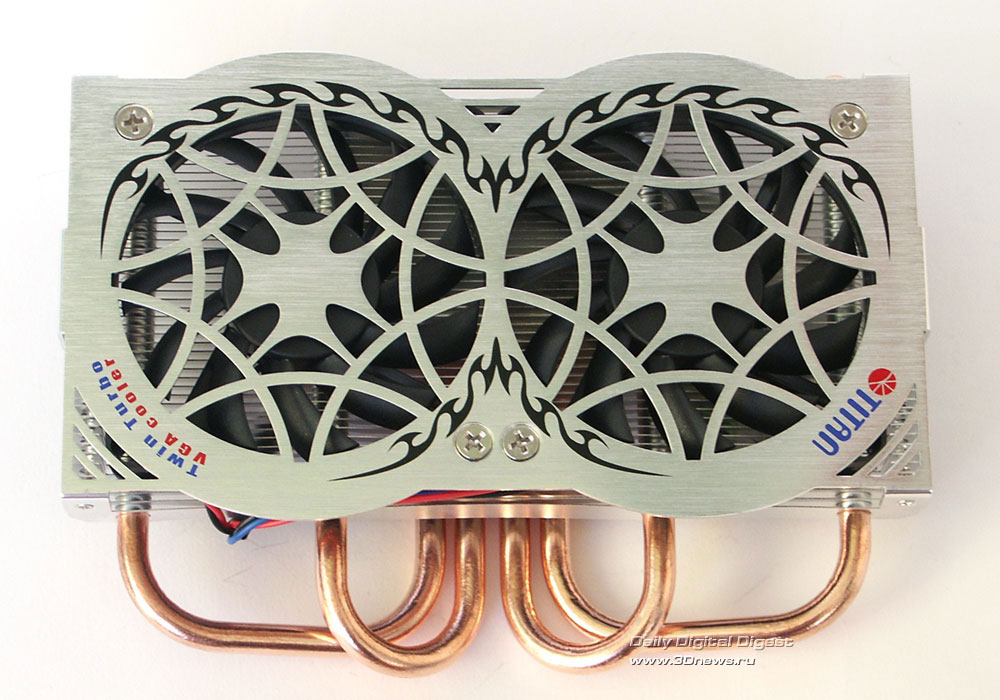

Четыре тепловые трубки выглядят очень серьезно, а вкупе с двумя вентиляторами сулят и хорошую производительность. Вентиляторы накрывают собой почти всю поверхность радиатора, что обеспечивает хороший обдув всей площади рассеивания тепла. Немного смущает лишь небольшая площадь рассеивания самого радиатора, но тому есть серьезные причины.

Толщина радиатора невысока, чуть больше диаметра теплотрубок, но важной задачей такого рода кулеров является необходимость вписаться в два слота вместе с видеокартой, поэтому вместить радиатор с большей площадью рассеивания не удалось.

Основание состоит из двух половинок: медной, которая контактирует с графическим процессором, и алюминиевой, несущей крепежную крестовину. В вырезанных желобках зажаты четыре тепловые трубки. Следов пайки увидеть не удалось - вероятно, используется какой-то термоинтерфейс.

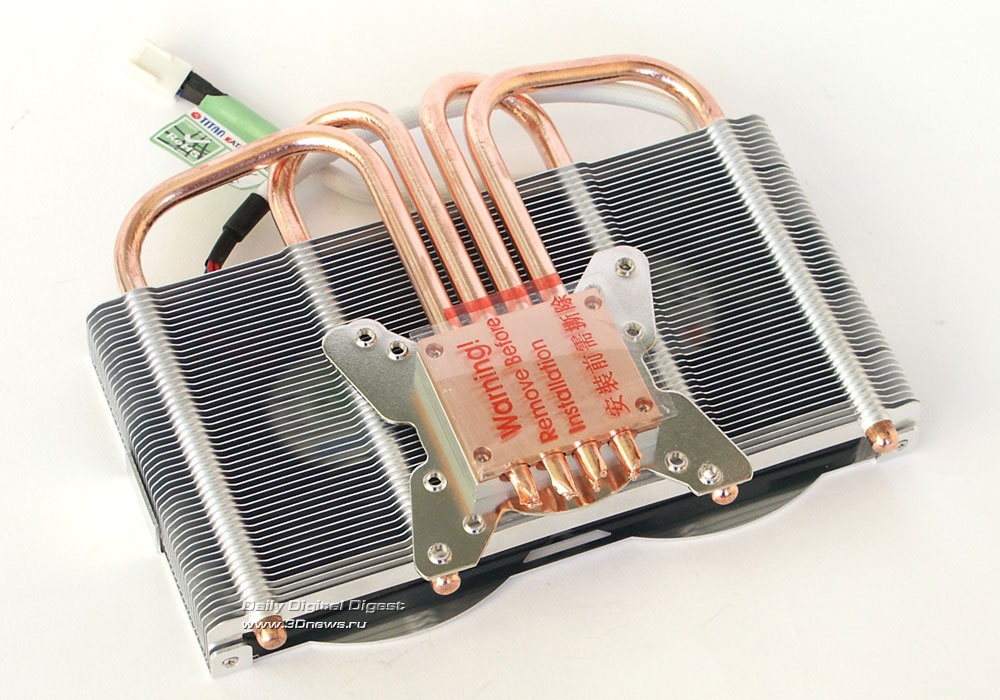

Пластиковая пленка защищает поверхность основания от царапин и следов пальцев, надпись на двух языках напоминает, что перед установкой пленку следует удалить.

Нажмите для увеличения

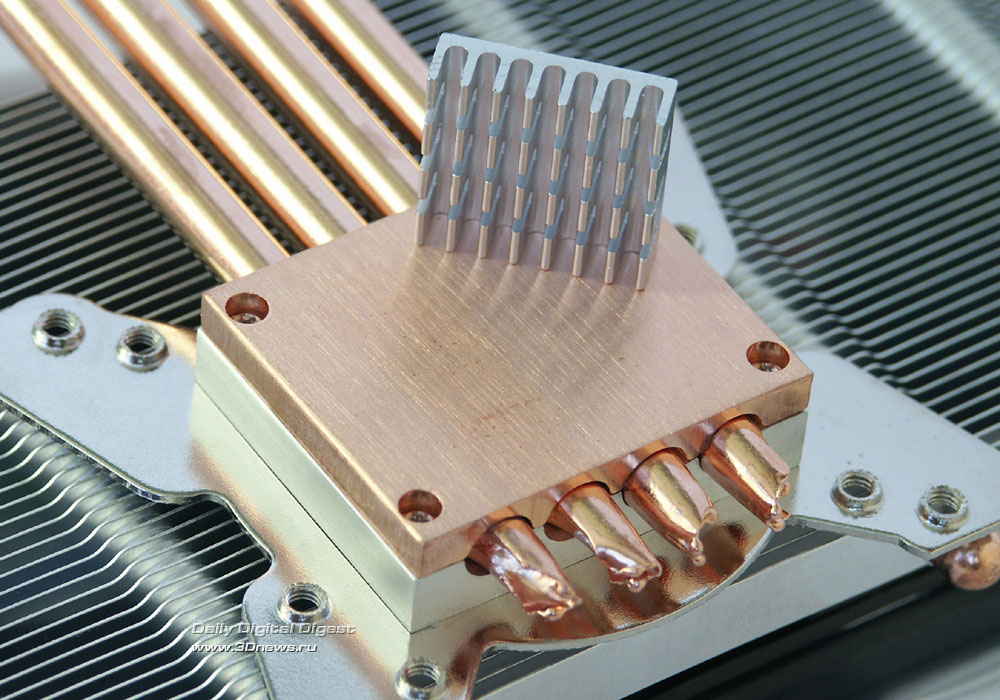

Скрытое под пленкой основание зеркальным не оказалось, но оно достаточно равномерное и лишь немного шероховатое. Фирменная термопаста намазывается на графический процессор очень легко, и ее запаса хватит на много установок.

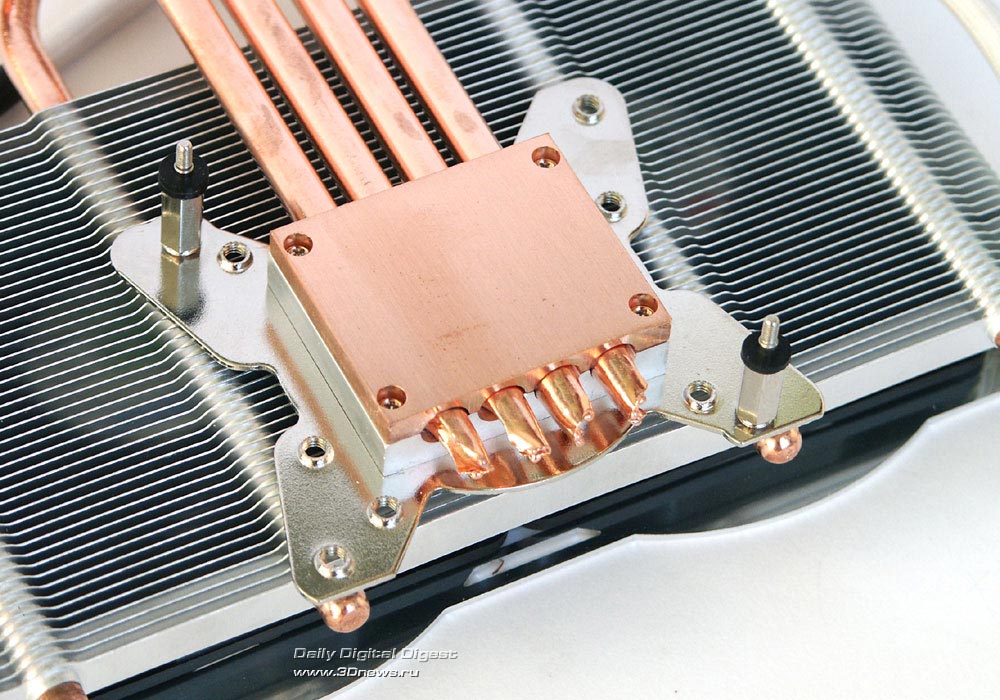

Использованный принцип крепления пришел к нам давно, с кулером для видеокарт Zalman VF900: имеется ряд отверстий с резьбой, которые образуют типовые расстояния между монтажными отверстиями разных видеокарт. Для установки кулера на видеокарту, в нужные отверстия надо вкрутить стойки с резьбой и потом, с обратной стороны, закрепить на плате гайками.

Нажмите для увеличения

Идентичная крестовина с типовыми отверстиями встречалась нам на кулере Evercool Turbo 2, вероятно, обе компании закупают ее у одного ОЕМ-производителя.

Помимо кулера для графического процессора, в составе Titan Twin Turbo идут восемь радиаторов для микросхем памяти.

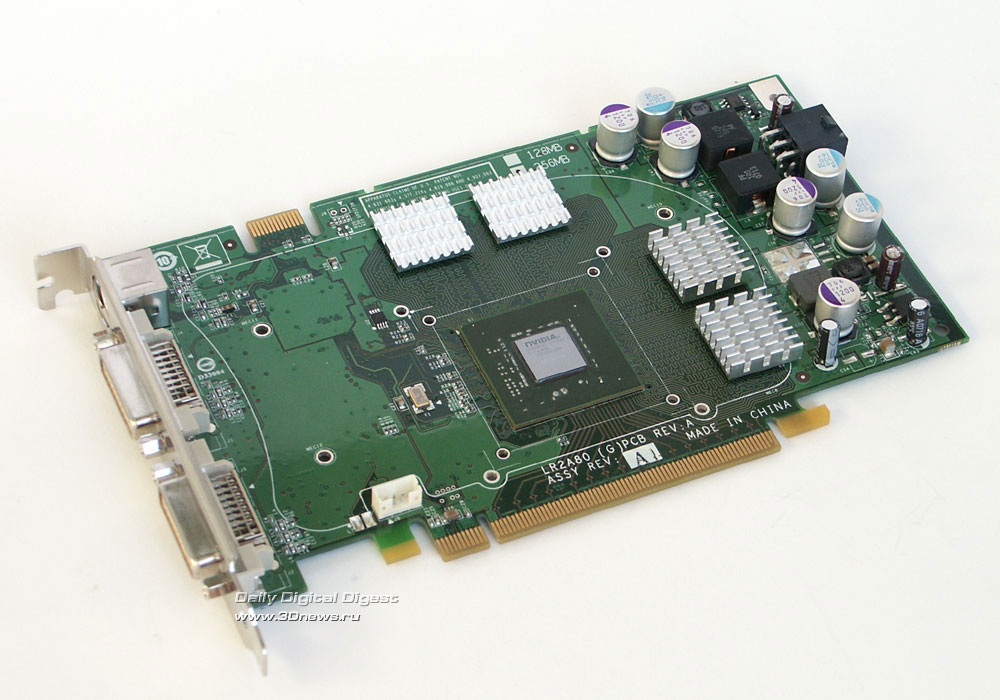

Как вы можете заметить, два из восьми радиаторов имеют меньшую высоту и предназначены для установки на те микросхемы памяти, над которыми будут проходить тепловые трубки кулера. Тут, к сожалению, инженеры компании Titan немного просчитались: при установке кулера на подопытную видеокарту Leadtek GeForce 8600GTS, тепловые трубки кулера оказались немного ниже уровня уменьшенных радиаторов, и от них пришлось отказаться.

Дальнейшая установка трудностей не вызывает, остается нанести термопасту на поверхность графического процессора и закрепить радиатор. Кстати, крепежные винты радиатора не имеют ограничения и могут затягиваться до предела, так что рекомендуем затягивать их по очереди, по два-три оборота, и сильно не перетягивать, иначе будет высоким риск сколоть кристалл.

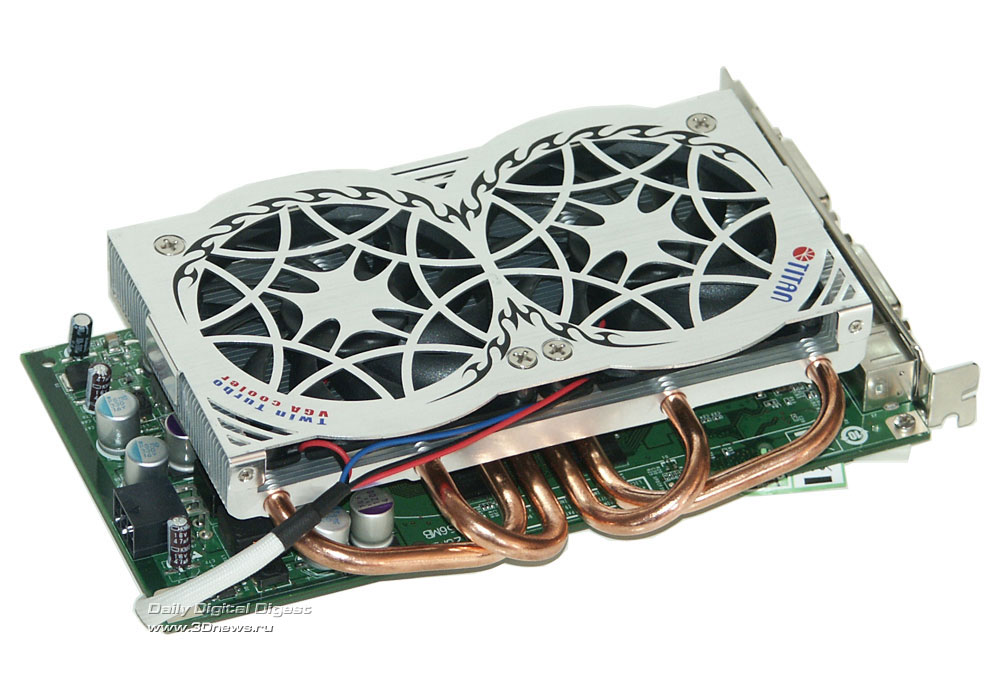

Итоговая конструкция получилась достаточно громоздкой. По высоте она полностью занимает два свободных слота, но для нормальной работы кулера придется отказаться и от третьего, иначе вентиляторам неоткуда будет затягивать воздух.

Тестирование

Как уже стало достаточно очевидно, проверять эффективность нового кулера мы будем на лучшей, на данный момент, видеокарте среднего уровня, GeForce 8600GTS. К сожалению, ее нельзя назвать особо горячей, но «обрезки» от топовых решений еще не выпущены ни одним из графических гигантов, поэтому тестировать будем именно на ней.

Конфигурация тестового подробно описана в следующей таблице:

Из особенностей выделим то, что все пять корпусных вентиляторов работают на пониженных оборотах (методом запитывания от +5 В), при этом обеспечивая хорошую сквозную вентиляцию. Разогнанный до предела процессор Core2Duo E6750 выделяет немало тепла, но оно эффективно рассеивается кулером Zalman CNPS9700 LED. Поток горячего воздуха направлен на выдувающие корпусные вентиляторы. Все эти особенности создают здоровый климат для видеокарты, так как внутри корпуса нет перегрева воздуха.

Методика тестирования уже обкатана и знакома многим нашим читателям. Температурные показатели видеокарты снимаются в двух режимах: под 3D - нагрузкой и в простое. Нагрузка осуществлялась запуском теста на артефакты программы ATITool v.0.27, который создает максимальную равномерную нагрузку на графический процессор и позволяет «прогреть» его на уровне любой современной игры.

Штатный кулер видеокарты Leadtek GeForce 8600GTS полностью соответствует референсному кулеру от компании NVIDIA.

Его эффективности хватает для обеспечения должного уровня охлаждения, но от маленького вентилятора создается отчетливый шум, и любителям тишины он может показаться неприемлемым.

Чтобы усложнить задачу кулерам, тактовые частоты видеокарты были немного увеличены с 675/2000 до 720/2200 МГц.

Помимо рассматриваемого кулера Titan Twin Turbo, в тестировании приняли участие зарекомендовавшие себя ранее популярные кулеры для видеокарт: Sytrin KuFormula VF1 Plus, Zalman Faral1ty FC-ZV9, IceHammer IH-500V и Evercool Turbo 2. Все кулеры хороши, но попробуем узнать, кто из них лучше.

Ambient – температура поверхности платы
GPU – температура графического процессора

Очевидно, что по уровню производительности новинка от компании Titan действительно показала отличные результаты, пропустив вперед только такого «матерого» оппонента, как Sytrin KuFormula VF1 Plus, вновь доказавшего лидерство.

Хотя если подойти к вопросу лидерства более объемно, то придется вспомнить, что Sytrin KuFormula VF1 Plus хотя и является самым эффективным воздушным кулером для видеокарт, побывавшим в нашей лаборатории, но он одновременно является и самым труднодоступным, поскольку на территории России не продается. А продукция компании Titan у нас распространена, значит, кулер Titan Twin Turbo с появлением на нашем рынке вполне способен занять место лидера воздушного охлаждения для видеокарт.

Второй этап тестирования в простое, не изменил, а лишь подтвердил полученные ранее результаты:

Выводы

Результаты тестирования выглядят красноречиво. Два вентилятора и четыре теплотрубки сделали свое дело. Как уже отмечалось, без учета труднодоступного Sytrin KuFormula VF1 Plus, новый кулер Titan Twin Turbo уверенно обошел конкурентов и занял первое место по эффективности. А это само по себе значительное преимущество. Важно и то, что уровень издаваемого шума оказался очень невысоким. Кулер не является бесшумным, но он лишь слегка выделяется на фоне тихого системного блока.

Универсальное крепление позволяет устанавливать кулер на любую современную видеокарту начального и среднего уровня. Но особенности самой методики требуют аккуратности при установке, так как есть опасность сколоть кристалл графического процессора. С креплением радиаторов на микросхемы памяти тоже не все в порядке, несмотря на уменьшенную высоту двух радиаторов, они все равно уперлись в тепловые трубки и помешали установке кулера. Этот маленький просчет инженеров, скорее всего, можно легко исправить, и в следующей ревизии кулера его уже не будет.

Учитывая умеренную ценовую политику компании Titan, можно надеяться, что стоимость кулера Titan Twin Turbo не окажется завышенной, и тогда он, без сомнений, займет достойное место на этом рынке. А пока он не поступил в продажу, у конкурентов еще есть шанс выпустить новинку и взять реванш.

Редакция благодарит компанию Санрайз – Ростов-на-Дону за предоставленную на тестирование видеокарту Leadtek NVIDIA GeForce 8600GTS 256Mb.
