Модульный 525 Вт БП Enermax MODU82+ EMD525AWT

После продолжительного перерыва в лабораторию 3DNews вновь поступила на тестирование продукция компании Enermax, и сегодня мы рады представить вниманию наших читателей обзор возможностей модульного блока питания EMD525AWT из новейшей серии MODU82+.

В настоящее время семейство Enermax MODU82+ включает в себя три модели, мощностью 425 Вт, 525 Вт и 625 Вт, соответственно.

Кроме мощности, отличия внутри семейства обнаруживаются в комплектации кабелями, что обусловлено различным позиционированием каждого БП: 425 Вт вариант - MODU82+ 425, предлагается для питания систем с двумя видеокартами, MODU82+ 525 – с тремя, и MODU82+ 625 – с четырьмя. Плюс, небольшое различие в количестве кабелей для питания накопителей. Разумеется, идеи по количеству видеокарт в системе носят лишь рекомендательный характер, однако в соответствии с этим каждый блок питания комплектуется соответствующим набором кабелей.

Остальные характеристики моделей семейства MODU82+ в целом схожи:

• Соответствие стандарту ATX12V v2.3, поддержка процессоров Intel Core 2 Duo/Quad/Extreme и AMD Athlon 64X2/X4 или Phenom
• КПД – порядка 84%-88% при 20-100% нагрузке. Соответствует требованиям и стандартам ENERGY STAR, Blue Angel и 80 PLUS по экономии электроэнергии и защите окружающей среды
• Полная мощность при непрерывной эксплуатации при 40°C температуре окружающей среды
• 12-контактные разъёмы для будущего поколения видеокарт
• Три шины питания 12В
• Поддержка конфигураций SLI и CrossFireX
• DXX Ready - благодаря 6+2-контактной конструкции 8-контактного разъёма питания графических карт PCI Express 2.0
• Технология SpeedGuard: 120 мм вентилятор с запатентованной системой регулировки оборотов по принципу "Fuzzy-Logic", для обеспечения оптимального тихого охлаждения
• Технология AirGuard: система подачи воздуха сокращает турбулентность и с этим связанные шумы
• Технология SafeGuard: защита от перегрузки по току, перенапряжения, пониженного напряжения, перегрузки, перегрева и короткого замыкания (OCP, OVP, UVP, OPP, OTP & SCP)
• Совместимость с большинством силовых сетей питания (100-240В)
• Все конденсаторы – японского производства
• Активная коррекция коэффициента мощности до 99%

В распоряжение нашей лаборатории была представлена "средняя" модель серии - Enermax MODU82+ EMD525AWT. Для начала – краткие технические характеристики БП, заявленные производителем:

Характеристики БП Enermax MODU82+ EMD525AWT
Паспортная мощность	525 Вт
Сертификация по стандарту	ATX12V v2.3; EPS12V 2.91
Выключение	Выключатель
	Авто (логика ATX)
Система охлаждения	Фронтальный 120 мм вентилятор, 450 - 1500 об/мин, два шариковых подшипника
Возможности	Модульная кабельная система; AirGuard; SafeGuard; полная мощность при окружающей температуре 40°C; поддержка обьединения видеокарт SLI и CrossFireX
Дополнительные возможности	Поддержка 6- и 8-контактных разъёмов питания PCI Express для современных видеокарт
Входные параметры	100 - 240В, 7,5/3,5A, 50-60 Гц
Заявленный КПД	84-88%
Выходные параметры	+5В (± 5%) 24,0A
	+12В 1 (± 5%) 25,0A
	+12В 2 (± 5%) 25,0A
	+12В 3 (± 5%) 25,0A
	-12В (± 10%) 0,6A
	+5VSB (± 5%) 3,0A
	+3,3В (± 5%) 24,0A
Распределение нагрузки, в сумме по каналам	+12В 1 & +12В 2 & +12В 3 < 480 Вт 40А)
	+3,3В & +5В < 140 Вт
	+3,3В, +5В & +12В < 525 Вт
Защита выходного напряжения	От перегрузки по току, перенапряжения, пониженного напряжения, перегрузки по мощности, перегрева и короткого замыкания(OCP, OVP, UVP, OPP, OTP & SCP).
PFC (Power Factor Correction)	Активный
Габариты	150 x 86 х 140 мм
Гарантия	3 года

Упаковка, комплектация, впечатления

Дизайнеры, занимавшиеся разработкой упаковки БП серии Enermax MODU82+, как следует позаботились об узнаваемости бренда и о том, чтобы покупатель получил максимум информации о находящемся внутри товаре до знакомства с содержимым розничной коробки.

С тыльной стороны упаковки описаны ключевые характеристики модели на нескольких языках, включая русский; боковые грани коробки несут исчерпывающую информацию о кабельном хозяйстве БП, особенностях работы системы охлаждения и т.п.

Комплект поставки модели Enermax MODU82+ EMD525AWT включает собственно БП; силовой кабель питания; инструкцию; комплект модульных кабелей; стильную сумку для кабелей с фирменным логотипом; набор крепежа, жгутов и фирменных наклеек.

Как и у большинства подобных моделей, БП Enermax MODU82+ EMD525AWT, часть кабелей из "обязательной программы" запаяна непосредственно в корпусе, остальные кабели съёмные и подключаются по мере использования, невостребованные до поры до времени хранятся в выше упомянутой сумке с застёжкой на липучках.

Кабельное хозяйство БП Enermax MODU82+ EMD525AWT представлено в таблице ниже.

Встроенные кабели			Модульные кабели
Материнская плата	+12 В CPU	Fan (FM RPM)	EMC011 3x SATA	EMC012 3x 4P Molex	EMC013 3x 4P Molex, 1x FDD	EMC014 2x 6+2P(8P) PCI-E 2.0	EMC015 1x 6+2P(8P) PCI-E 2.0
24P	8P & 4P	1x	2x	1x	1x	1x	1x

Визуально возможности кабельного хозяйства EMD525AWT можно оценить на снимках ниже.

Корпус блока питания выполнен из добротной толстостенной стали и выкрашен в цвет, который можно назвать "серый металлик".

Разъёмы для подключения модульных кабелей размещены на той же плоскости, где выведены базовые кабели питания.

Вентиляционные отверстия расположены на противоположном торце – где находится разъём для подключения силового кабеля и выключатель. Таким образом, благодаря применению крупного вентилятора, обеспечивается равномерный обдув радиаторов системы охлаждения и всей схемы в целом.

Снимаем крышку и знакомимся с конструкцией системы охлаждения. Вентилятор под названием EB 122512H маркирован логотипом Enermax; указано наличие двух шариковых подшипников и характеристики питания: 12В, 0,3А.

Примерное представление о внутренней конструкции блока питания Enermax MODU82+ EMD525AWT можно получить по снимкам ниже. Дополнительно отмечу качественную пайку, добротный крепёж крупногабаритных деталей, тщательную изоляцию элементов схемы.

Как и что мы тестировали

С момента последней публикации статьи о блоках питания стенд для тестирования компьютерных блоков питания АТХ в лаборатории 3DNews изменений не претерпел. Мы планируем добавить к измеряемым величинам контроль шумовых характеристик и измерение КПД, а пока для работы используется специальный стенд полусерийного образца, с помощью которого можно снять кросснагрузочные характеристики БП в ручном и/или автоматическом режиме, а также проанализировать нагрузочную способность, проверить силовые параметры, заявленные производителем, и соответствие БП спецификации ATX.

Стенд позволяет подавать на каждый из пяти каналов БП (+3,3В, +5В, +5VS, +12В1, +12В2) нагрузку для исследования отклонений выходных напряжений, а также построить графики кросс-нагрузочных характеристик в автоматическом режиме.

Подробное описание стенда и методики тестирования БП с его помощью – в том числе, расшифровку графиков автоматического и статического измерения характеристик, можно посмотреть в одной из наших предыдущих статей, например, здесь.

Конструкция и характеристики стенда имеют как минимум три существенных ограничения, сужающих возможности его использования для измерения характеристик современных БП: суммарная мощность нагрузки [всего] 600 Вт; только два канала нагрузки +12В и существенное препятствие режима снятия кросс-нагрузочной характеристики, когда ток нагрузки колеблется от нуля до заданного максимума. Эти ограничения не дают в полной мере оценить характеристики ряда образцов; в частности, у тестировавшегося блока питания Enermax MODU82+ EMD525AWT была возможность нагрузить только два канала +12В из имеющихся трёх.

Результаты тестирования БП Enermax MODU82+ EMD525AWT

Заполняя стенд информацией о предельной нагрузке тестируемых блоков питания, отталкиваемся от заявленных характеристик.

Наш тестовый стенд позволяет полностью оценить возможности блоков питания мощностью менее 600 Вт – как в автоматическом режиме измерения динамически меняющихся кросс-нагрузочных характеристик, так и при статической нагрузке с ручной регулировкой. Хотя и с оговоркой (только два +12В канала из трёх"). Результаты динамической нагрузки приведены на скриншотах ниже. Стоит отметить, что таких качественных результатов прогонки стенда "в динамике" не было уже давненько.

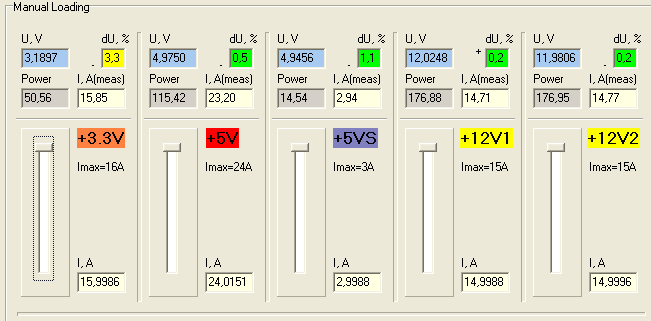

Испытания в статическом режиме с ручной регулировкой токовой нагрузки по разным каналам лишь подтверждают выше приведённые данные: даже при максимальной нагрузке блока питания Enermax MODU82+ EMD525AWT отклонения выходного напряжения по большинству каналов в рамках стандарта, более того, они минимальны. Для того, чтобы увидеть скриншот в полном разрешении, необходимо нажать мышкой на рисунок ниже.

Шумовые характеристики модели Enermax MODU82+ EMD525AWT мы пока можем оценить лишь условно, без приборов. На слух шум этой модели практически не улавливается даже при значительной нагрузке. Ниже приведён график с сайта производителя, показывающий зависимость скорости вращения вентилятора модели EMD525AWT от нагрузки.

Итого

Измерения характеристик блока питания MODU82+ EMD525AWT, проведённые в рамках возможностей нашей тестовой лаборатории, показали отличные результаты, в соответствии с заявленными характеристиками. Графики говорят сами за себя: Enermax честно подходит к маркировке моделей своих БП и указывает действительно номинальную, а не максимальную мощность. В действительности из 525-ваттной модели EMD525AWT без какого-либо риска можно "выжать" немного больше.

Комплектация этого блока питания также безупречна: полный набор необходимых кабелей - для средней системы, можно сказать, даже с значительным запасом. Модульная конструкция кабелей позволяет подключить лишь необходимое для работы, остальное можно хранить в прилагаемой в комплекте сумке.

Словом, предусмотрено всё для нормальной работы системы.
