Предисловие
Анонс компанией ATI чипов RV560/570 ознаменовал довольно
серьезные перемены в концепции CrossFire. Теперь не требуется
специальная Master-карта, и можно легко объединить в связку
CrossFire две видеокарты на базе X1650XT или X1950Pro.
Поскольку CompositeEngine, отвечающий за объединение
результатов работы каждого из видеоадаптеров, встроен
непосредственно в GPU, теперь для этого понадобятся два
соединительных мостика, внешне похожих на те, что используются
для объединения видеокарт NVIDIA в SLI. Ну и, разумеется,
материнская плата, поддерживающая CrossFire. Мы протестировали
две видеокарты на базе X1950Pro в режиме CrossFire и хотим
поделиться с вами чрезвычайно любопытными результатами,
которые получили в итоге. Скажем сразу, видеокарты X1950Pro от
разных вендоров прекрасно работали друг с другом в связке
CrossFire. Ну а основная упряжка, на которой проводилось
тестирование, выглядит так – Sapphire X1950 Pro + MSI X1950
Pro. По традиции, сначала познакомимся с особенностями
видеокарт, принимавших участие в тестировании, а затем
перейдем к тестам.
Sapphire X1950 Pro
Коробка видеокарты Sapphire X1950 Pro оформлена в привычном
стиле – отрешенная инопланетянка на фоне загадочных чертежей.
На обложке указан объем видеопамяти – 256 Мб, а также
поддержка HDCP, HDTV и Dual-Link DVI, что является стандартным
набором для видеокарт этого класса.
На обратной стороне упаковки присутствуют все те же лейблы.
Системные требования вынесены на торец упаковки. Из них
наиболее важными представляются требования к блоку питания –
не менее 450 Вт, обеспечивающем по линии 12В ток не менее 30
А. При установке двух видеокарт в CrossFire требования,
естественно, повышаются - мощность блока питания должна быть
не меньше 550 Вт, ток по линии 12В – не менее 38 А.
Комплект поставки включает:
- адаптер HDTV-out
- адаптер S-Video-out
- переходник DVI/D-SUB - 2 шт.
- переходник дополнительного питания
- кабель S-Video
- кабель "тюльпан"-"тюльпан"
- мостик для CrossFire
- диск с драйверами и фирменными утилитами
- диск с Power DVD 6
- диск с игрой "Код да Винчи" (на анг. языке).
- руководство пользователя
Видеокарта использует однослотовый дизайн, при этом кулер
довольно большой по площади и закрывает всю поверхность
печатной платы.
Кулер состоит из двух частей. Первая часть представляет
собой медную пластину с напаянными на нее ребрами, образующими
своеобразный веер, и предназначена для охлаждения
видеопроцессора. Вторая часть представляет собой алюминиевый
радиатор с закрепленной на нем турбиной. Подошва этого
радиатора через термопрокладки контактирует с сипами памяти и
силовыми элементами, тем самым способствуя их охлаждению. В
сборе радиатор GPU вставляется в алюминиевый радиатор, но с
небольшим зазором между ними, чтобы избежать перекосов и
возможных сколов ядра GPU.
Под кулером обнаруживается печатная плата, выполненная
согласно референсному дизайну, хотя и на синем текстолите.

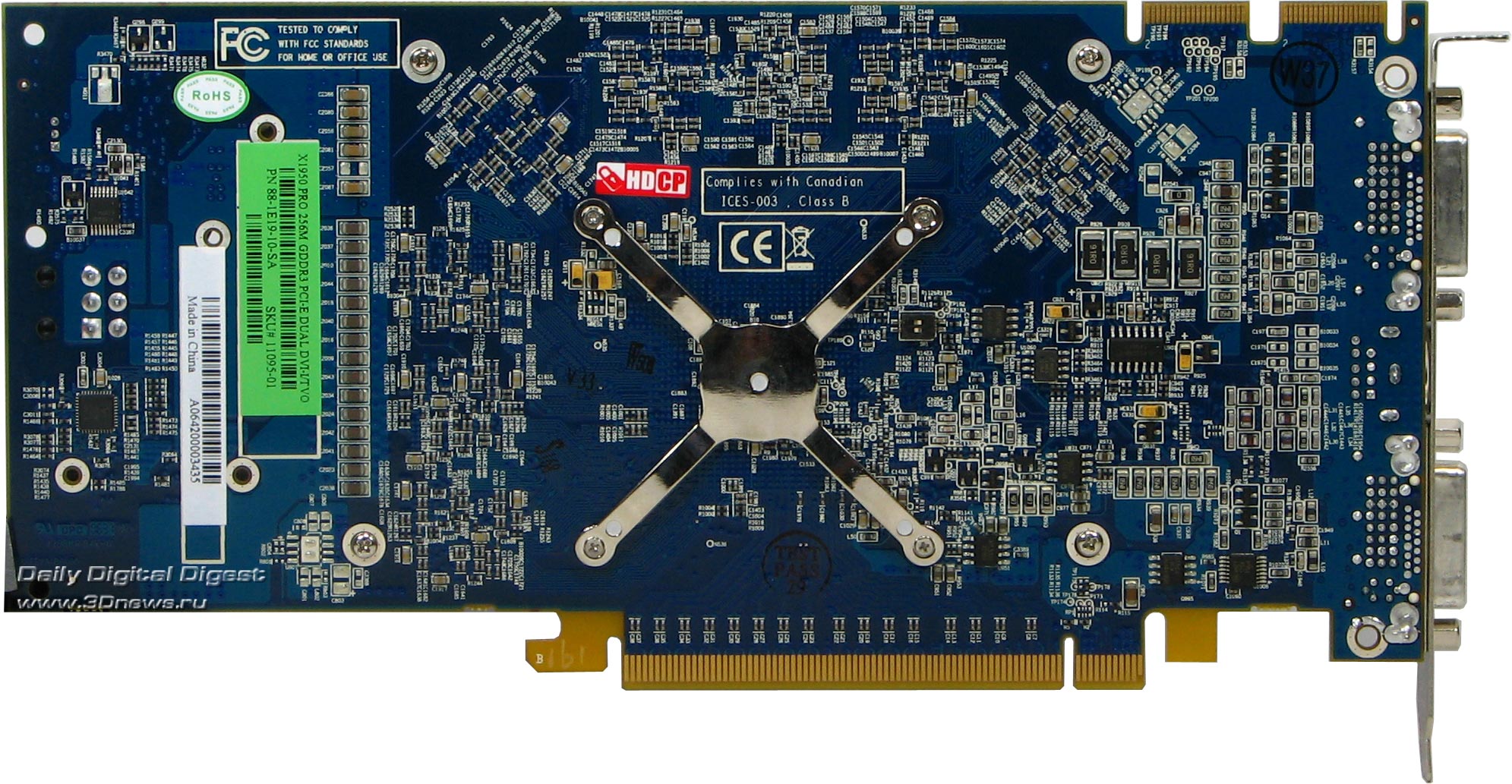

Естественно, обратная сторона PCB также ничем не отличается
от референсной.
Чип RV570 работает на рекомендованной для него частоте,
которая составляет 580 МГц.
А видеопамять приятно удивила. На видеокарте Sapphire X1950
Pro использованы чипы Samsung с временем выборки 1,2 нс, что
соответствует номинальной частоте 1600 МГц DDR. Впрочем,
штатная частота видеопамяти равна рекомендованной и составляет
1400 МГц DDR.
