Осматриваем платы
ASUS P5E3 Premium/WiFi-AP @n Edition
Системная плата ASUS P5E3 Premium/WiFi-AP @n рассчитана на установку процессоров семейства Core 2, его производных в виде Pentium Dual-Core и Celeron/Celeron Dual Core, а также старых Pentium 4/Pentium D с шиной от 800 МГц. Естественно, плата поддерживает 45-нанометровый CPU на базе Wolfdale и Yorkfield с системной шиной 1333 МГц и 1600 МГц. Из поддерживаемой памяти заявлена DDR3-1600 общим объёмом до 8 ГБ, а в режиме оверклокинга появляется возможность установить модули, работающие на частоте 1800-2000 МГц.
 Оригинальный файл |

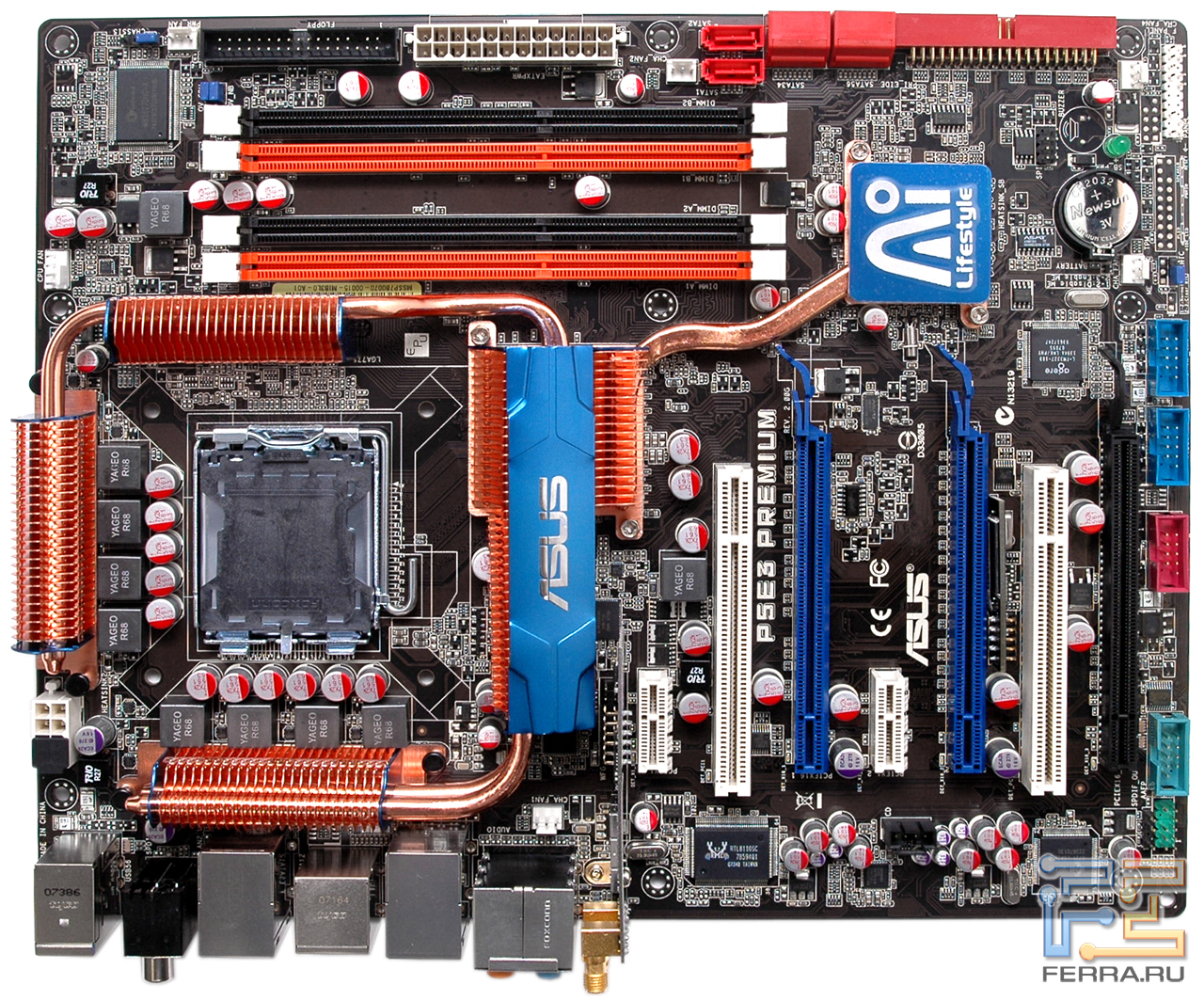

| ASUS P5E3 Premium/WiFi-AP @n Edition |
Дизайн ASUS P5E3 Premium/WiFi-AP @n полностью соответствует дизайну ASUS P5E3 Deluxe, даже установленные контроллеры остались прежними. Плата отличается только синими декоративными крышками на системах охлаждения, наличием Wi-Fi-модуля и поддержкой функции ASUS Express Gate, которая есть не что иное, как впаянный прямо в плату USB-флеш-накопитель с предустановленной ОС Linux. Благодаря Express Gate пользователь до прохождения стандартной POST-процедуры может загрузить интернет-браузер, воспользоваться VoIP-телефонией или запустить почтовый клиент. Чтобы ускорить запуск системы, данную функцию можно отключить в BIOS Setup.
Как и решение на базе X38, новая модель оснащена 8-канальной схемой питания процессора с использованием твердотельных конденсаторов и дросселей закрытого типа, которые также используются во всех остальных цепях питания. За управление питанием отвечает контроллер EPU (Energy Processing Unit), благодаря которому производитель обещает экономию энергии до 56,8% при низкой загрузке процессора. Разъём дополнительного питания стандарта EPS12V, что благоприятным образом скажется на разгоне четырёхъядерных процессоров Core 2 Quad.
 |
| Силовая обвязка и система охлаждения ASUS P5E3 Premium/WiFi-AP @n |
В качестве системы охлаждения на северном мосте, контроллере питания и силовых элементах используются радиаторы, соединённые тепловыми трубками. На южном мосте ICH9R установлен теплосъёмник, который посредством тепловой трубки соединён с основной СО. Декоративные элементы в виде вставок из анодированного синего алюминия смотрятся достаточно эффектно, даже лучше, чем на ASUS P5E3 Deluxe. Установка дополнительных вентиляторов особо не сократит количество коннекторов – на плате имеется шесть штук, включая процессорный.
Для расширения функциональности на плате присутствуют три разъёма PCI-E x16, два из которых, синего цвета, поддерживают по 16 линий PCI Express 2.0, а один, чёрный, всего четыре линии PCI-E. Кроме того, есть ещё два разъёма PCI-E x1, которые при использовании чёрного PCI-E x16 отключаются. Для обладателей стандартных плат расширения предусмотрены два слота PCI.
 |
| Слоты расширения, модуль Express Gate, коннекторы USB, FireWire, COM |
Из дополнительных микросхем на плате присутствуют два сетевых гигабитных контроллера – Realtek RTL8110SC, расположенный на шине PCI, и Marvell 88E8056, общающийся уже по скоростной PCI-E. В качестве IDE-контроллера используется JMicron JMB363, отвечающий также за два канала eSATA, с возможностью организации RAID-массивов уровня 0, 1 и JBOD. Звуковая подсистема основана на 10-канальном HD-аудиокодеке ADI AD1988B, два канала которого можно вывести на переднюю панель корпуса.
На задней панели платы присутствуют один PS/2, шесть USB-портов, оптический и коаксиальный S/PDIF, разъём FireWire, по два RJ45, eSATA и Fi-Wi, а также шесть аудиоразъёмов.
 |
| Задняя панель платы |
Из отрицательных моментов дизайна платы отметим близкое расположение слотов DIMM к первому разъёму PCI-E x16, что не позволит извлекать модули памяти, не вынув видеокарты. В остальном всё более-менее нормально, даже разъёмы IDE и две пары SATA, находящиеся напротив слотов PCI-E x16, развёрнуты на 90°, благодаря чему без проблем можно будет установить видеокарты, подобные GeForce 8800GTX/Ultra или Radeon HD 3870 X2.
 |
| Разъемы SATA, IDE, FrontPanel |
 |
| Разъемы SATA, IDE |
Как видим, разницы между ASUS P5E3 Premium/WiFi-AP @n Edition и Deluxe-версией практически нет никакой, кроме некоторых «косметических» дополнений. Посмотрим теперь на следующего участника.
