Radeon HD2900XT – неоправдавшиеся надежды и фундаментальные инновации

Внешний вид и внутреннее устройство Radeon HD2900XT

Многократные «утечки» фотографий Radeon HD2900 демонстрировали нам очень длинную видеокарту, однако вариант HD2900XT, предназначенный для розничного рынка, выглядит несколько по другому.

Видеокарта Radeon HD2900XT занимает два стандартных слота PCI, имеет два выхода Dual-Link DVI и выход S-Video/HDTV-out, к тому же обладающий поддержкой функциtq видеозахвата Video-In.

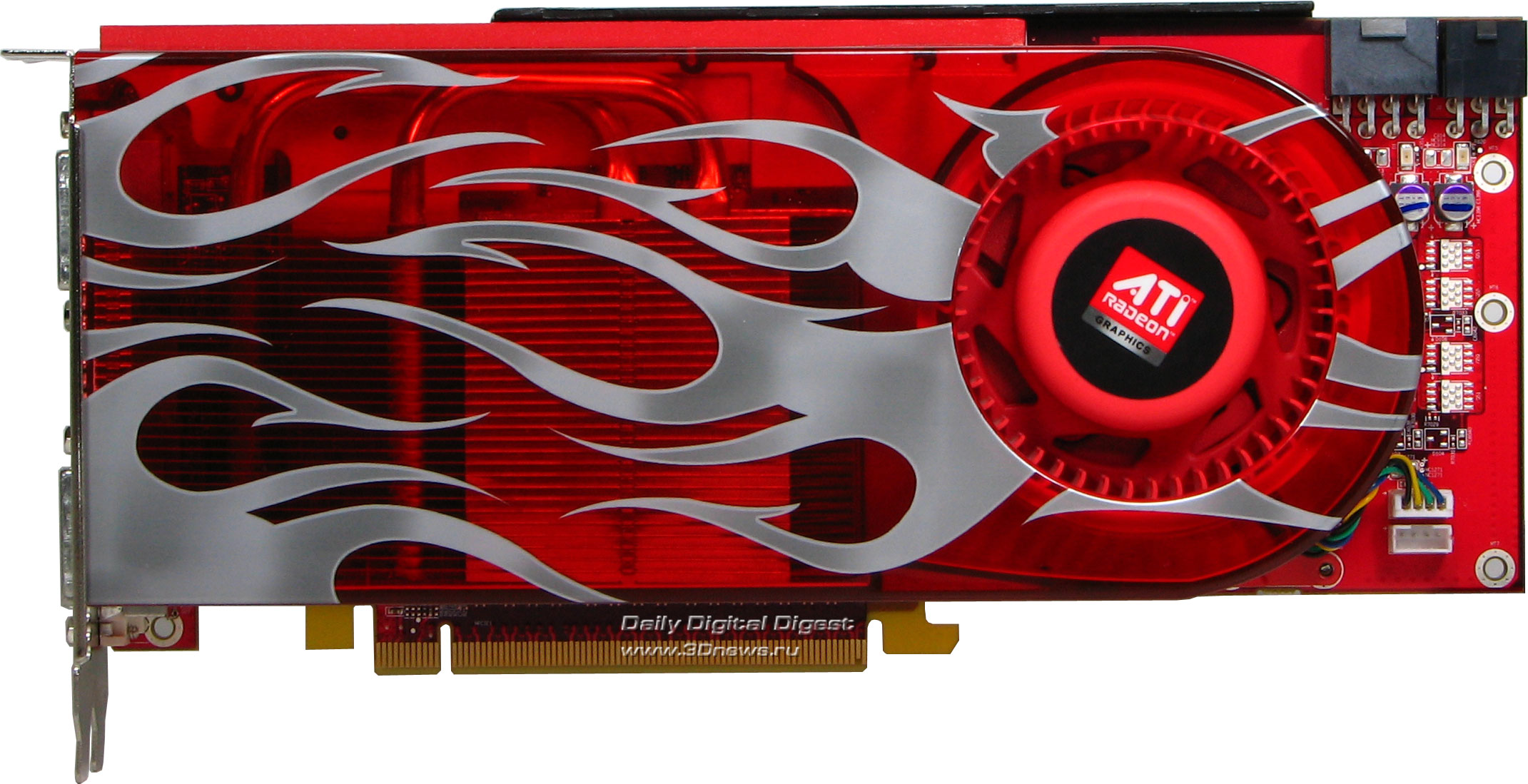

Видеокарта Radeon HD2900XT оснащена полупрозрачным красным кулером, который почти полностью закрывает поверхность печатной платы. Кулер выполнен по классической схеме – алюминиевое основание охлаждает чипы видеопамяти и силовые элементы, а для охлаждения GPU используется медный радиатор с тепловыми трубками.

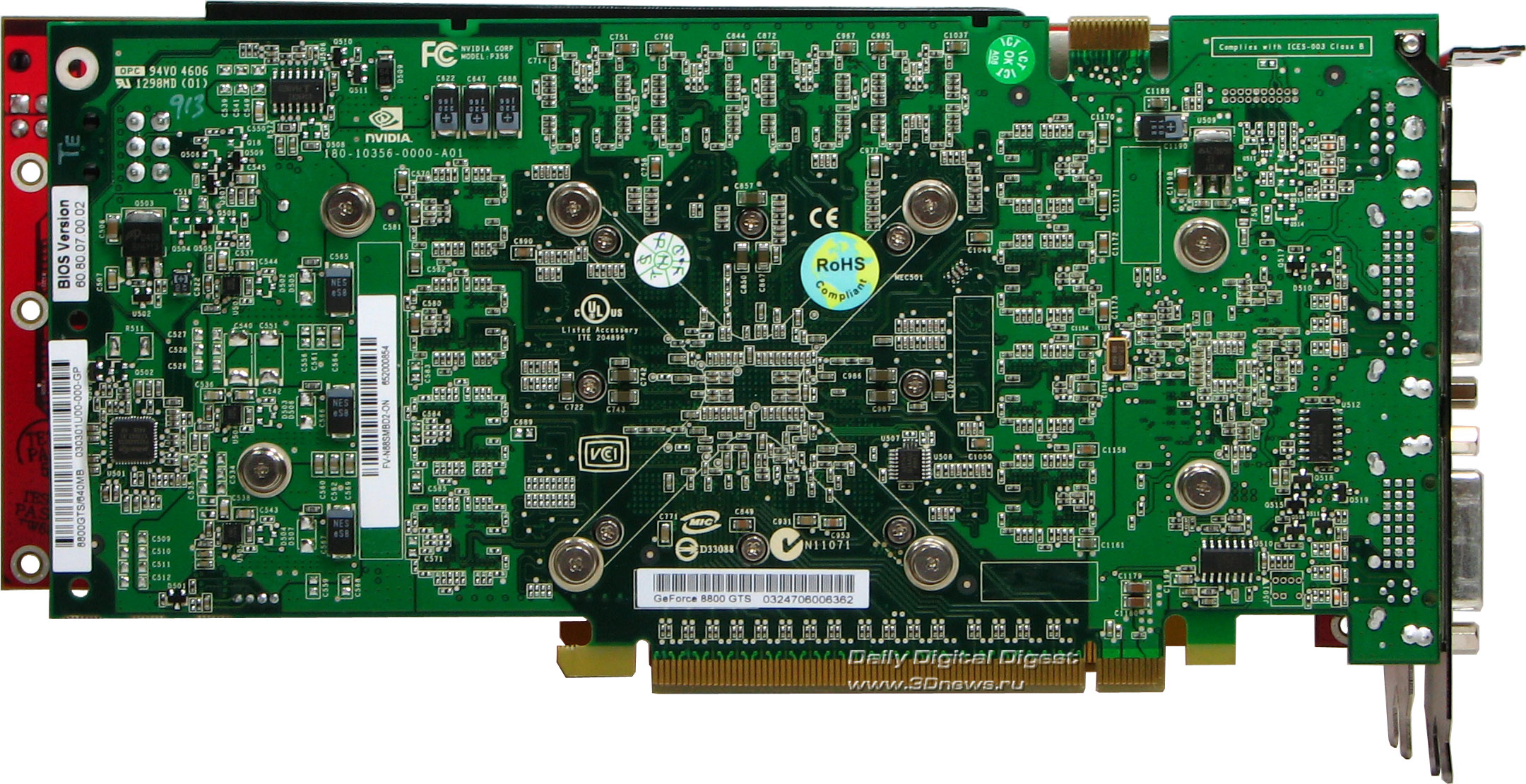

Опасения по поводу невероятной длины нового Radeon и, как следствие, ограниченной совместимости с большинством современных корпусов, оказались напрасными. Обратите внимание на фото - видеокарта HD2900XT (на заднем плане) лишь на пару сантиметров длиннее видеокарты GeForce 8800GTS (на переднем плане), так что никаких проблем с установкой в стандартный ATX корпус возникать не должно.

Как видите, обратная сторона видеокарты HD2900XT также оснащена радиатором, что довольно редко встречается в последнее время. Для чего же нужен этот радиатор?

Во-первых, металлическая рамка служит для фиксации кулера видеокарты. Во-вторых, она используется для охлаждения чипов видеопамяти, расположенных на обратной стороне PCB. Однако, давненько не приходилось такого видеть. Причина этому, как вы уже догадались – использование шины памяти с шириной 512-бит. Разместить все 16 микросхем видеопамяти на лицевой стороне PCB чрезвычайно проблематично, поэтому половина чипов переехала на другую сторону печатной платы. Монтаж довольно плотный, и относительно свободное место остается разве что в левой части, в области подсистемы питания.

На лицевой стороне PCB плотность элементов еще выше, однако нашлось место и для чипа видеозахвата Rage Theatre. Здесь мы также видим вторую восьмерку чипов видеопамяти и «сердце» видеокарты – графический процессор R600. Подсистема питания тоже значительно усложнена и, помимо увеличенного числа силовых элементов, использует два разъема дополнительного питания, один 6-контактный, второй 8-контактный. Несмотря на различие в числе контактов, 8-контактный разъем спокойно принимает стандартный 6-контактный коннектор, так что проблем с подключением не будет. Можно использовать обычные 6-контактные разъемы для питания видеокарт, если блок питания ими оборудован, или же использовать стандартные переходники. По утверждениям разработчиков, дополнительную пару штырьков 8-контактного разъема следует задействовать при разгоне видеокарты, однако практика показывает, что это не является необходимым условием, и видеокарта HD2900XT спокойно разгоняется и при стандартной схеме подключения питания.

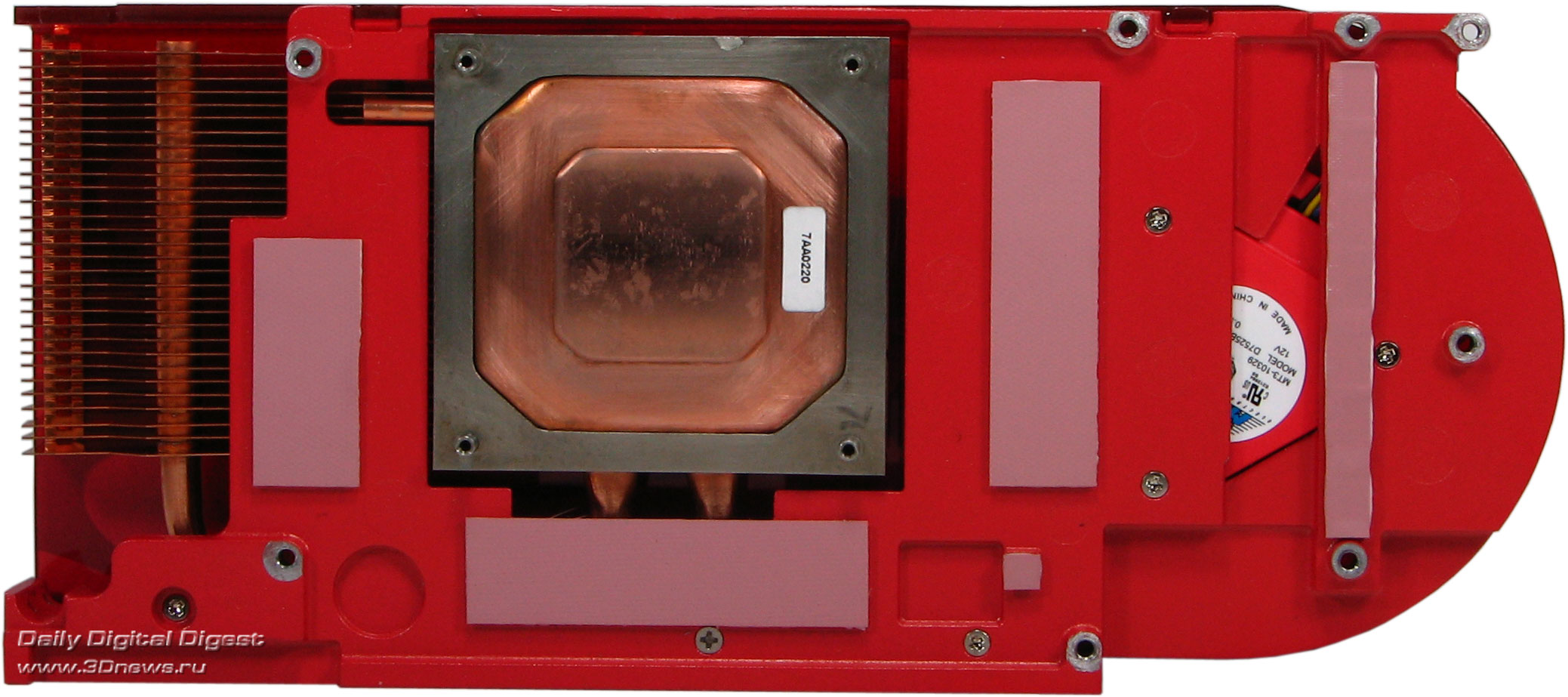

«Красный кулер» оказывается красным и с обратной стороны. Первое впечатление обманчиво и может показаться, что основание кулера выполнено из пластика, как и верхняя крышка. На самом деле, основание кулера, конечно же, выполнено из алюминия. Чипы видеопамяти и силовые элементы системы питания охлаждаются через термопрокладки. Медный радиатор для охлаждения GPU не закреплен на алюминиевом основании жестким образом, а может в некоторых пределах перемещаться относительно него. Эта независимость радиаторов друг от друга обеспечивает их хороший тепловой контакт с охлаждаемыми элементами и защиту от возможных перекосов при установке. Качество обработки основания медного радиатора оставляет желать лучшего, что несколько диссонирует с любовно окрашенной в красный цвет алюминиевой подошвой. Но, может, это издержки инженерного образца?

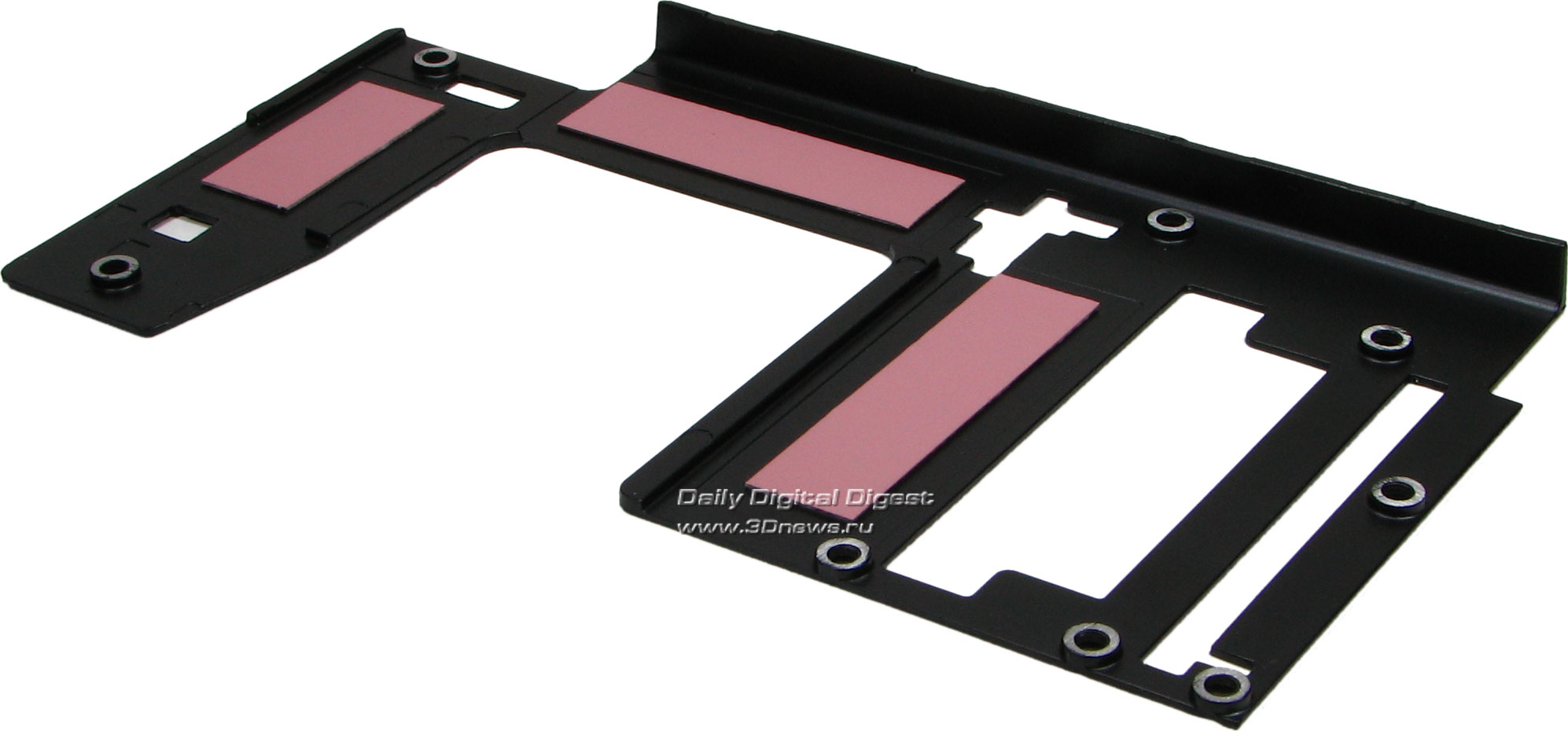

Ну а это другой вид рамки-радиатора с обратной стороны PCB. Здесь мы также можем видеть термопрокладки для теплового контакта с чипами видеопамяти.

Вот, собственно, и «сердце» видеокарты HD2900XT – графический процессор R600. Первые фотографии чипа, появившиеся в Интернет довольно давно, удивили нестандартным расположением кристалла GPU на подложке, но оказывается, что это действительно так. Тем не менее, физические размеры чипа R600 не сильно отличаются от R580. Как подложка, так и кристалл чипа практически совпадают по размеру с R580. Разумеется, отличия находятся гораздо глубже. Видеочип R600 на карте HD2900XT работает на частоте 506 МГц в 2D-режиме и 743 МГц в 3D-режиме.

Общий объем видеопамяти 512 Мб набран 16-ю микросхемами стандарта DDR3 производства Hynix. Плотность чипов 256 Мбит, каждый из чипов подключается по шине 32 бит, таким образом 16 микросхем в сумме образуют 512-битную шину памяти. Что интересно, время выборки на установленных чипах составляет 1,0 нс, что соответсвует номинальной частоте 2000 МГц DDR. Но штатная частота видеопамяти на карте HD2900XT равна всего лишь 1656 МГц DDR в 3D-режиме. В режиме 2D она еще меньше и равна 1026 МГц DDR. Не совсем понятно, в чем причина столько низкой рабочей частоты по сравнению с номинальной. Экономически это не совсем оправданно, если конечно отпускные цены на чипы памяти DDR1600 и DDR2000 не одинаковы. С другой стороны, нам грех жаловаться, остается изрядный запас для разгона. Впрочем, это совсем другая история. Очевидно, что в использованной схеме можно легко заменить чипы памяти с плотностью 256 Мбит на чипы памяти с плотностью 512 Мбит, тем самым без труда увеличить общий объем видеопамяти до 1 Гб. Вполне возможно, что в скором времени мы сможем увидеть и такого рода продукты.

Но пока давайте теперь посмотрим, на что способен Radeon HD2900XT в том виде, какой он есть сейчас. Переходим к тестам.
